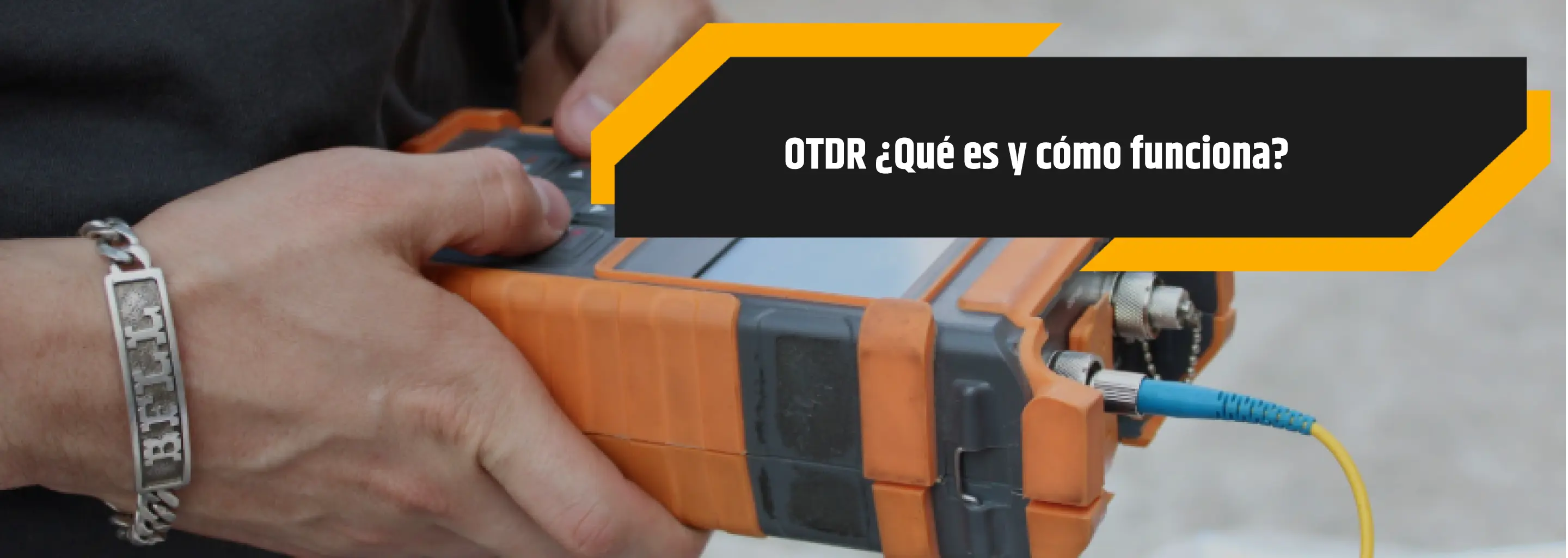

Un OTDR es un instrumento óptico-electrónico que se utiliza en redes de fibra óptica para localizar pérdidas y roturas, averiguando la distancia a estos fallos, por lo tanto permite ubicar físicamente el punto de la red donde hay que ejecutar las tareas de mantenimiento.
El OTDR se utiliza para encontrar fallos en redes de fibra óptica sobre todo en tendidos de planta externa donde las redes son extensas y son casi imposibles de ubicar los fallos en la vía pública.
Lo que mide el OTDR son pulsos de luz y analiza su reflexión y el tiempo que han tardado en producirse para poder calcular a qué distancia se han producido los eventos y otras medidas como la longitud, localización de fallos y discontinuidades.
Las certificaciones de primer y segundo nivel sirven para demostrar y encontrar desperfectos en las redes de fibra óptica.
El nivel 1 es una forma sencilla y precisa de determinar si un enlace de fibra óptica admitirá una aplicación o no.
El nivel 2 es utilizar un OTDR para caracterizar el enlace a prueba midiendo la fibra y cada uno de los componentes individuales que componen todo el cableado, un OTDR no solo captura la pérdida por inserción, sino también la pérdida por reflexión inducida durante la instalación.
Debemos de entender que todos los componentes ópticos requieren ser comprobados antes, durante y después de la instalación para verificar que los parámetros de la red correspondan con lo establecido.
Estos resultados son documentados para ser comparados en caso de degradación o cambios causados por el paso del tiempo o daño físico.
Un OTDR consta de una fuente de diodo láser, un detector de fotodiodos y un circuito temporizador de alta precisión.
El láser emite un pulso de luz con una determinada longitud de onda que se transmite a lo largo de la fibra sometida a pruebas. A medida que el pulso se desplaza por la fibra, parte de la luz transmitida se refleja por la fibra hacia el fotodetector del OTDR.
La intensidad de esta luz de retorno y el tiempo que tarda en volver al detector indican el valor de la pérdida (inserción y reflexión) el tipo y la ubicación de un evento en el enlace.
El OTDR emite pulsos de corta duración, estos pulsos se encuentran con eventos reflectivos así como impurezas de la fibra, las cuales hacen que algunas fracciones del pulso de luz regresen al puerto de emisión.
Al medir el tiempo transcurrido entre la emisión del pulso y el arribo de la señal que regresa, se determina la distancia entre el punto de emisión y el evento.
La prueba de OTDR es una técnica de apoyo para la certificación de Tier 1, sirve para medir y encontrar eventos dentro de nuestro sistema de fibra óptica. Todo esto para asegurar la calidad de la transmisión.
