Domo 240 Fibras

Caja de Empalme Domo 240 Fibras

La caja de empalme domo 240 fibras FUSIONGUARD® está diseñada para ofrecer una solución de alta capacidad para la protección y organización de empalmes de fibra óptica en instalaciones de planta externa.

El modelo FCLO-P-DO-240 permite alojar hasta 240 empalmes, distribuidos en 10 charolas con capacidad de hasta 24 empalmes cada una. Esta capacidad la convierte en una alternativa adecuada para proyectos que requieren concentrar una gran cantidad de empalmes y derivaciones en un mismo punto de la red.

Su construcción en PP+FG proporciona una estructura resistente, mientras que el sistema de sellado mediante silicona vulcanizada y O-ring mecánico ayuda a proteger el interior del cierre frente a las condiciones ambientales.

La caja de empalme tipo domo cuenta con un grado de protección IP68 y es resistente a los rayos UV, permitiendo su utilización en diferentes escenarios de instalación de planta externa. Puede instalarse en postes, de forma aérea, en torres de alta tensión o directamente enterrada, de acuerdo con las necesidades del proyecto.

Además, dispone de 6 puertos de salida, incluyendo un puerto dual y cuatro puertos individuales, permitiendo realizar diferentes configuraciones de entrada, salida y derivación de cables.

Características principales

✅ Capacidad máxima de 240 empalmes.
✅ Hasta 10 charolas de 24 empalmes.
✅ Protección IP68.
✅ Resistente a los rayos UV.
✅ Fabricada en PP+FG.
✅ Sellado mediante silicona vulcanizada.
✅ Sistema de sellado O-ring mecánico.
✅ 6 puertos de salida.
✅ Configuración con 1 puerto dual y 4 puertos individuales.
✅ Compatible con diferentes diámetros de cable de planta externa.
✅ Temperatura operacional de -40 °C a +65 °C.
✅ Dimensiones aproximadas de 478 mm × 260 mm.
✅ Peso aproximado de 4.2 a 4.8 kg.

Aplicaciones

La mufa de 240 hilos está diseñada para aplicaciones de fibra óptica que requieren una gran capacidad de empalme y protección en planta externa.

Entre sus aplicaciones se encuentran:

📌 Redes de telecomunicaciones.
📌 Redes de fibra óptica de planta externa.
📌 Empalmes de continuidad.
📌 Derivaciones de fibra óptica.
📌 Instalaciones aéreas.
📌 Instalaciones en postes.
📌 Instalaciones en torres de alta tensión.
📌 Instalaciones directamente enterradas.
📌 Proyectos de alta densidad de fibras.

Protección IP68

La caja de empalme tipo domo 240 fibras cuenta con clasificación IP68, proporcionando un alto nivel de protección para los componentes internos del cierre.

Este sistema ayuda a proteger los empalmes y fibras frente a las condiciones ambientales presentes en instalaciones exteriores. Su construcción también ofrece resistencia a los rayos UV, contribuyendo a su desempeño en instalaciones expuestas a la radiación solar.

El sistema de sellado combina silicona vulcanizada y O-ring mecánico, proporcionando una solución de sellado diseñada para mantener protegida la zona de empalmes.

Capacidad para 240 empalmes

Una de las principales características de este domo 240 fibras es su capacidad de almacenamiento.

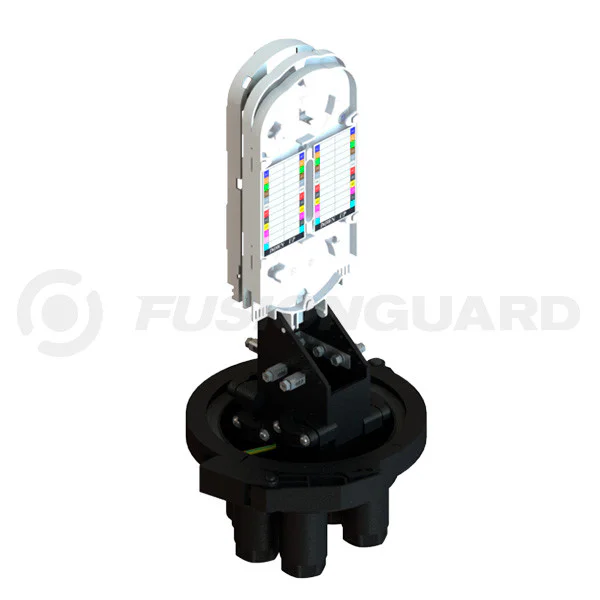

El cierre puede alojar hasta 10 charolas, cada una con capacidad de hasta 24 empalmes, alcanzando una capacidad total de 240 empalmes.

Esta configuración permite organizar los empalmes de manera estructurada dentro del cierre y facilita la administración de redes con una elevada cantidad de fibras.

Puertos para cables de planta externa

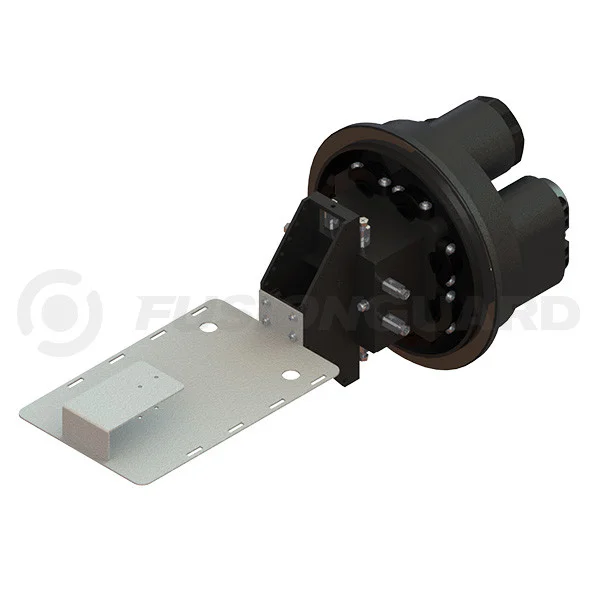

El modelo FCLO-P-DO-240 cuenta con 6 puertos, diseñados para permitir diferentes configuraciones de entrada y salida.

La ficha técnica indica:

🔹 1 puerto dual.
🔹 4 puertos individuales.
🔹 Compatibilidad con cables de planta externa de aproximadamente Ø8 mm a Ø17.5 mm y Ø12 mm a Ø17.5 mm, según el puerto y empaque utilizado.

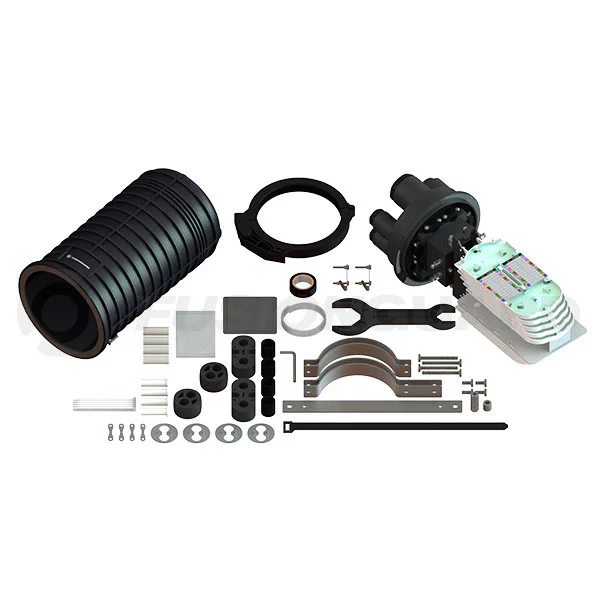

Los diferentes empaques de sellado incluidos permiten adaptar el cierre a distintos diámetros de cable.

Ventajas de la Caja de Empalme Tipo Domo 240 Fibras

La caja de empalme tipo domo FCLO-P-DO-240 ofrece una combinación de alta capacidad, protección y versatilidad de instalación. Sus 240 posiciones para empalmes permiten atender redes con una elevada densidad de fibras, mientras que sus 10 charolas facilitan la organización interna.

Su protección IP68, resistencia a rayos UV y sistema de sellado mecánico la hacen adecuada para instalaciones de planta externa donde los empalmes deben mantenerse protegidos frente a las condiciones ambientales.

Además, la posibilidad de instalarla en postes, de forma aérea, en torres de alta tensión o directamente enterrada permite adaptarla a diferentes diseños de infraestructura.

🎯 ¿Necesitas una caja de empalme tipo domo para redes de alta capacidad? Contáctanos y encuentra la solución ideal para proteger hasta 240 empalmes de fibra óptica. 🚀
