¿Estás buscando un OTDR pero no sabes cómo seleccionar el ideal para lograr certificaciones precisas?, en este artículo aprenderás a seleccionar un OTDR.

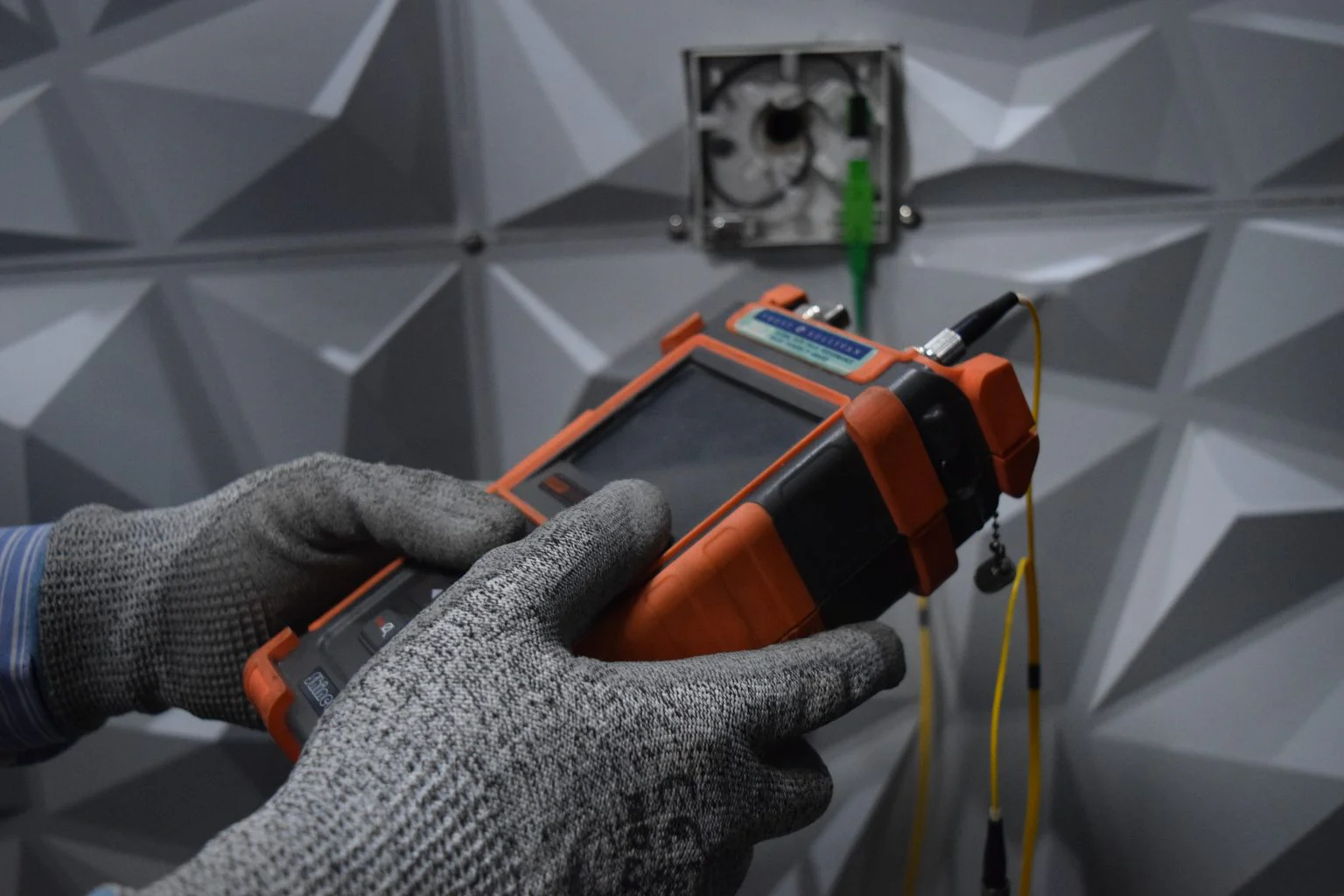

El OTDR (Reflectómetro Óptico en el Dominio del Tiempo) es un equipo especializado y de alta precisión, que permite caracterizar los eventos (reflexiones y atenuaciones) que componen un enlace de fibra óptica de larga distancia. Funciona enviando pulsos luminosos constantes para posteriormente realizar la medición de luz reflejada y mostrar a través de una gráfica en una pantalla donde se ubica cada evento y las condiciones en que se encuentra.
Los elementos clave que se deben de considerar al elegir un OTDR son:
- Longitud de onda
- Rango dinámico
- Zonas muertas
- Anchos de pulso
OTDR
Longitud de onda:
En general, la fibra óptica se debe de someter a las pruebas con la misma longitud de onda que se emplea en la transmisión.
Para los enlaces de fibra multimodo las longitudes de onda deben de ser de 850 nm y/o 1300 nm, mientras que para fibras monomodo son de 1310 nm, 1550 nm y/o 1625 nm.
Es importante aclarar en este punto que diferentes longitudes de onda pueden o no caracterizar diferentes eventos, debido a propiedades intrínsecas de la fibra.
La longitud de onda de 1625 nm es la indicada por normativa para realizar análisis en fibras activas, por lo que será indispensable considerarla si vamos a realizar mantenimientos y reparaciones mientras existan servicios en funcionamiento.
<b>Rango dinámico: </b>
<span style=”font-weight: 400;”>El rango dinámico es una característica importante, ya que determina hasta qué distancia puede medir el OTDR. El rango dinámico que especifican los proveedores de los OTDR se alcanza con el ancho de pulso más largo y se expresa en decibelios (dB).</span>
El rango de distancia o el rango de visualización que se indica a veces suele resultar engañoso, dado que representa la distancia máxima a la que el OTDR puede proporcionar una visualización, no lo que es capaz de medir.
Si el rango dinámico de nuestro OTDR es insuficiente, podríamos tomarnos con la incapacidad del equipo de medir en enlace completo, por lo que una práctica recomendada es seleccionar nuestro equipo con un rango dinámico al menos 5 dB mayor a la pérdida máxima que esperamos encontrar. Así por ejemplo, si quisiéramos caracterizar un enlace de 120 km, asumiendo una atenuación de 0.20 dB/km a 1550 nm, con empalmes cada 2 km (0.1 dB por empalme), requeriríamos de al menos 30 dB, por lo que el equipo recomendado sería de entre 35 dB y 40 dB para asegurar una óptima medición.
Zonas muertas:
Las zonas muertas son factores importantes, ya que determinan la capacidad del OTDR de detectar y medir dos eventos cercanos físicamente de los enlaces de fibra óptica. Los proveedores de OTDR especifican las zonas muertas en el ancho de pulso más corto y se expresan en metros (m).
Según la definición de Telcordia, la zona muerta de eventos se define como: ”la distancia entre dos cursores establecidos 1,5 dB por debajo de un pico de reflexión”.
La zona muerta de eventos (EDZ, del inglés event dead zone) es la distancia mínima en la que se distinguen dos eventos reflectantes consecutivos (por ejemplo, dos pares de conectores). Si un evento de reflexión se encuentra dentro de la zona muerta del evento que le antecede, esté no se podrá detectar ni medir de forma correcta.
Según la definición de Telcordia, la ADZ se define como la distancia entre el borde ascendente del pulso y la desviación de 0,5 dB. El nivel de retrodispersión es la línea inclinada en la traza que proporciona el valor de atenuación de la fibra.
Ancho de pulso:
La relación entre el rango dinámico y una zona muerta es directamente proporcional. Para someter a pruebas fibras largas, se requiere un mayor rango dinámico, por lo que se necesita un pulso de luz amplio. A medida que aumenta el rango dinámico, el ancho de pulso y la zona muerta también (el OTDR no detectará los eventos cercanos).
En el caso de distancias cortas, se deben utilizar anchos de pulso cortos para reducir las zonas muertas. El ancho de pulso se especifica en nanosegundos (ns) o microsegundos (µs).
Con esto tienes una guía de lo que se necesitas para seleccionar un OTDR, visita nuestro video de segundo nivel para entender más sobre el tema.
¿Tienes alguna duda? Agenda un espacio con nuestro Ingeniero de Soporte y Servicio para que te pueda aclarar tus dudas.
